Piccolo Trumpf Duo Piccolo Krause - Piccolo Trumpf / 5 Krause - Piccolo Trumpf / 7 DUO 2 DUO 3 DUO 4 DUO 4/1 DUO 4/2 |
 |
 |
|
Piccolo Trumpf Motor: Simson
|
Piccolo Duo Motor: Simson
|
|
|
Duo 4 Motor: Simson
|
|
| M2a | |
| PICCOLO TRUMPF | der große Trumpf - Piccolo Trumpf |
 |
 |

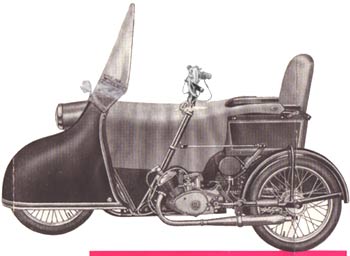

„Piccolo -Trumpf" - DP, u. Auslands Pat, a. DER NEUE DREIRAD-ROLLER Sie fahren bequem, denn der „Piccolo-Trumpf" ist ein technisch moderner motorisierter Selbstfahrer

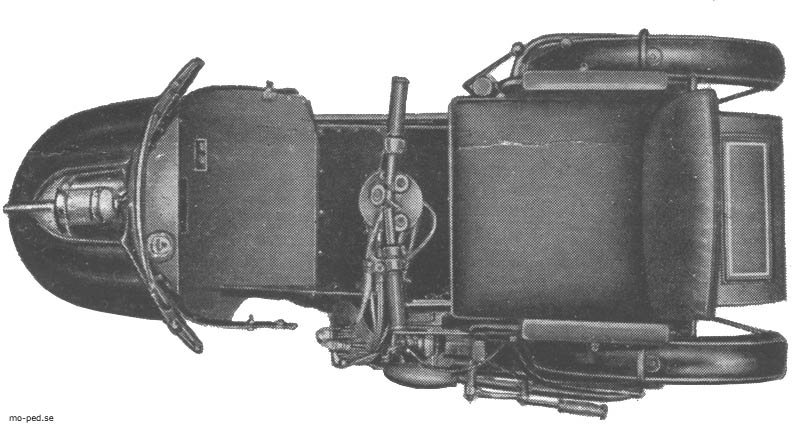

Vom Sitz aus... ...nur mit der Hand bedienen Sie mühelos das gesamte Fahr- zeug, denn an der neuartigen Steuersäule befinden sich alle Arma- turen, die Sie während der Fahrt brauchen:
......... Kupplung mit 2-Gang-Schaltung ......... Drehgas-Griff zum Regulieren der Geschwindigkeit ......... Hup- und Abblendschalter
und als besondere Neuheit die Betriebsbremse.

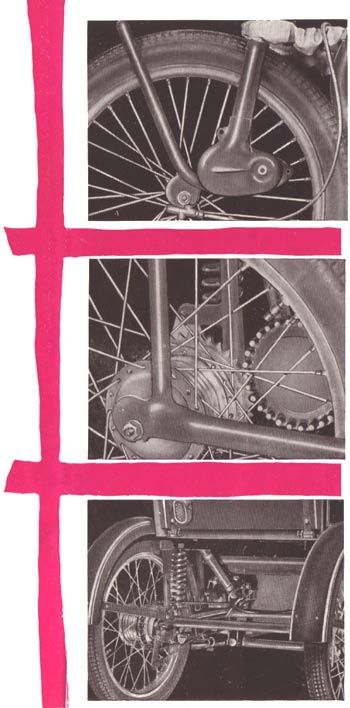

Das Bremsen ist kinderleicht: Sie drücken die Steuersäule in Fahrtrichtung und setzen damit die zwei Innenbacken-Bremsen zugleich über Bremsausgleich, in Tätigkeit.
Mit der Steuersäule ist auch Handbetrieb des Fahrzeuges möglich, wenn Sie die Rastvorrichtung rechts vom Sitz betätigen und die Steuersäule ruderartig bewegen.
Der „Moped"-Motor, 48 ccm, 2,1 PS, befindet sich gut erreichbar links am Fahrgestell und wird bequem vom Sitz aus mit dem Hand- hebel-Kidcstarter gestartet Die Dauergeschwindigkeit beträgt etwa 30 km/h bei einem Benzinverbrauch von etwa 3 Liter auf 100 km.
Piccolo Trumpf
|
|
Sie fahren billig und sicher
denn .. Piccolo-Trumpf" ist total kippsicher, steuerfrei, in der Pflege anspruchslos und dabei hundertfach bewährt und tech- nisch vollkommen; ein Selbstfahren, mit dem Sie bei Handan- trieb sogar Bürgersteige, Parkwege und Lokale befahren dür- fen. Das Piccolo-Dreirad-System gibt eine gute Straßenlage, schließt Stürze auf nassen oder glatten Straßen aus und bietet ausgezeichneten Wetterschutz durch eine mitgelieferte Wetter- schutzdedce, die den gesamten Fußraum bis Brusthöhe schützt. Die besonders konstruierte Federung dämpft jeden Stoß und erlaubt, auch scharfe Kurven kippsicher und ohne Seitenneigung zu nehmen.
Gesamtlänge: etwa 200 cm Breite etwas cm Größte Höhe: mit Windschutz etwa 140 cm Gewicht: etwa 85 kg ........höchstzulässige Belastung 125 kg Fahrgestell: Stahlrohr, mit Aluminium verkleidat |
 |
Sitz: weiches Sprungfederpolster mit verstellbarer Lehne und abwaschbarem Kunstlederbezug
Farbe: serienmäßig weinrot
Bereifung: 3 Drahtballonreifen, 20 X 2,25" verstärkt
Lichtanlage: 18 Watt. abblendbar
Steigfähigkeit: mit serienmäßiger Übersetzung Steigungen von 12° (ohne jede Zuladung). Für besonders steiles und bergiges Gelände montieren wir auf Wunsch gegen Mehrpreis kleinere Übersetzung,
Garantie wird Ihnen im Rahmen der gesetzlichen Be-
stimmungen 6 Monate gewährt. Über alle weiteren Fra-
gen gibt Ihnen gern und jederzeit Auskunft:
| M3a | |

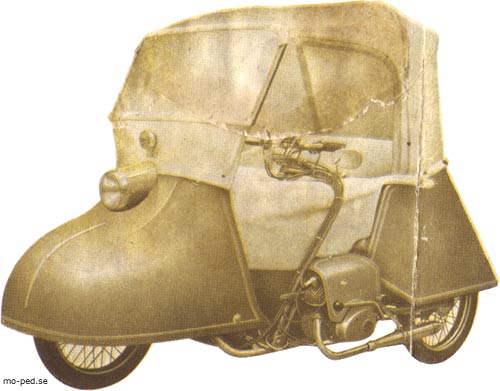

| PICCOLO DUO | FÜR 2 PERSONEN |
|
Jetzt mit KR 51-Schwalbe-Motor 3,4 PS, 3-Gang-Schaltung, Kühlgebläse, Blinkanlage, Stop- und Standlicht, Höchstgeschwindigheit 55 km/h, mit formschönerer Verkleidun.
Der „PICCOLO - DUO" ist aus der tausendfach bewährten Konstruktion des „ KRAUSE - PICCOLO - TRUMPF " entwickelt worden und bietet 2 Personen nebeneinander Platz.
Die mitgelieferte Wetterdecke verdeckt den gesamten Fußraum bis zur Brusthöhe. Auf Wunsch kann ein abklappbares Regenschutzverdeckaus transparenter Folie geliefert werden.
Technische Daten
Motor: 2,1 PS, links am Fahrgestell montiert, mittels Handhebel vom Sitz aus
..... bequem und leicht anzuwerfen.
Fahrwerk: Rahmen aus hochwertigem Stahlrohr hergestellt. Vordere Verkleidung
..... aus Stahlblech, hintere Verkleidung aus Leichtmetall oder mit Kunstleder
..... bespannt. 3 Bereifungen 2,50 x 16, hochglanzpolierte Alu-Felgen.
Ausstattung: An der neuartigen Steuersäule befinden sich alle Armaturen, die
..... Sie während der Fahrt brauchen: Kupplung mit Zweigangschaltung, Dreh-
..... gasgriff zum Regulieren der Geschwindigkeit, Druckknopf für elektrische
..... Hupe sowie Licht-Abblendschalter, und als besondere Neuheit: die Be-
..... triebsbremse. Sie drücken die Steuersäule in Fahrtrichtung, setzen damit
..... die 2 Innenbackenbremsen zugleich üher Bremsausgleich in Tätigkeit. Fest-
..... stellbare Handbremse links am Fahrgestell.
Abmessungen:
Radstand: 1350 mm
Spurweite: 1000 mm
Breite über alles: 1250 mm
Länge über alles: 2120 mm
Höhe über Windschutzscheibe:
(unbelastet) 1420 mm
Tankinhalt: 10 l
Leergewicht: ca. 110 kg
Leistung und Verbrauch: Bei serienmäßiger Obersetzung: Höchstgeschwindig-
..... keit mit 2 Personen ca. 35 km/h. Bergsteigefähigkeit ca. 12 %. Verbrauch
..... ca. 3 1/2 l per 100 km.
Für dieses Fahrzeug ist lediglich ein Moped-Berechtigungsschein innerhalb der DDR erforderlich. Es ist steuerfrei.
Konstruktionsäriderungen vorbehalten!
LOUIS KRAUSE , Krankenfahrzeugfabrik, Leipzig N 22, Elsbethstraße 7
| M4a | |

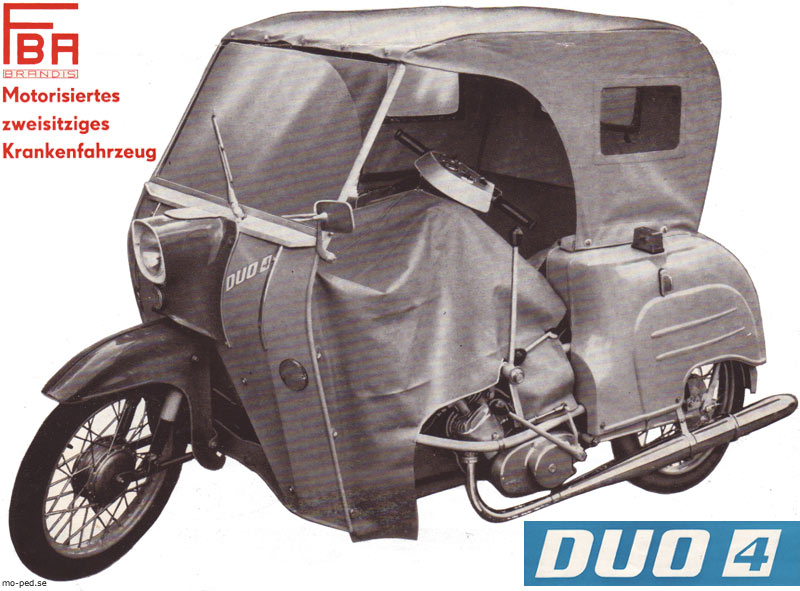

| DUO 4 | FBA BRANDIS. Motorisiertes zweisitziges Krankenfahrzeug |
|
|
Hersteller: VEB Fahrzeugbau und Ausrüstungen Brandis 7253 Brandis, Polenzstraße 1 Telefon: 542 Telex: 0518936 |
7253 Brandis, Polenzstraße 1 Telefon: 273 Telex: 0518936
Exporteur: Transportmaschinen Export - Import DDR 108 Berlin, Joh.-Dieckmann-Straße - Telefon: Durchwahl-Ruf 2205/ Telex: Straßenfahrzeuge 112095 Telegramm-Adresse: Transmasch - Code: Unicode |
|

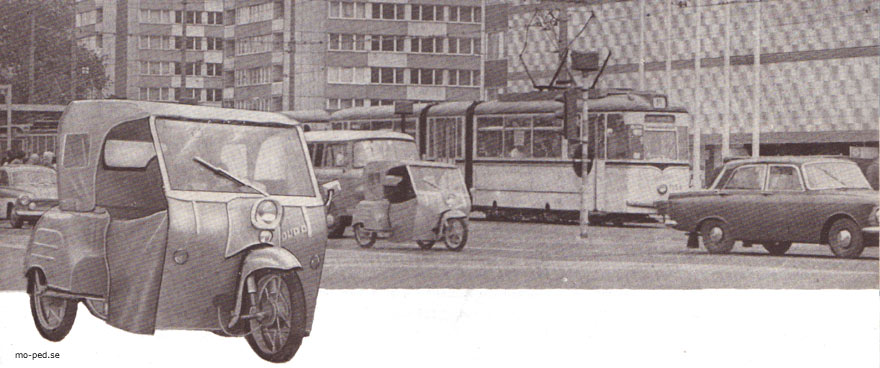

Individuell kommt unser Fahrzeug DUO 4 Ihren Wünschen durch seine Konstruktion entgegen. Der Wunsch, Entfernungen bequem und schnell zurückzulegen, ist so alt wie die Menschheit. Den Bedürfnissen der körperlich behinderten Menschen entsprechen aber nicht alle Verkehrs- mittel.
|

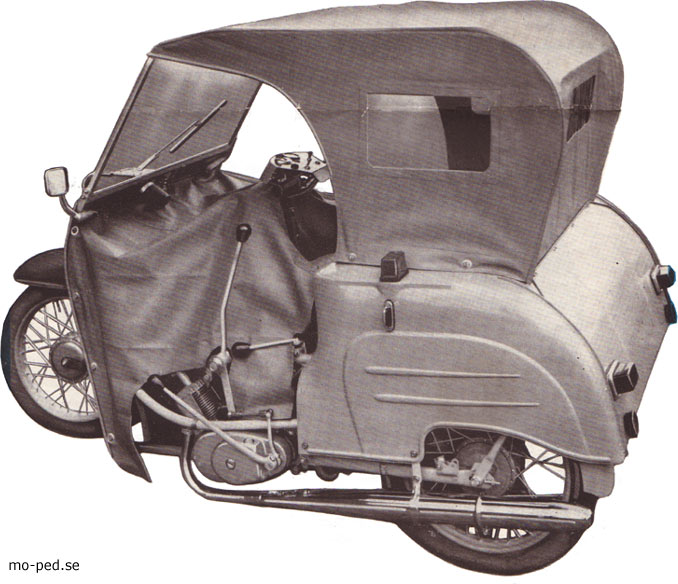

Wettergeschützt fahren Sie durch die abnehmbare Ver- deckplane sowie die aus Sicherheits- verbundglas hergestellte große Front- scheibe. Die Polsterung und auch die Knie- schutzdecke sind abwaschbar. 2 Personen haben Platz; der Fahrer be- nötigt nur den Mopedberechtigungs- schein.
|
Anspruchslos stellt sich der DUO 4 als Ihr idealer Begleiter dar. Durch den geringen Kraftstoffver- brauch, den fast wartungsfreien Zwei- taktmotor und die Steuerfreiheit un- terbietet er die Unterhaltungskosten eines Motorrades. Blinkanlage, Scheibenwischer und Park- licht sind weitere technische Merkmale. |
|
DUO 4 mit Hochleistungsmotor
|
|
|
Technisch interessant

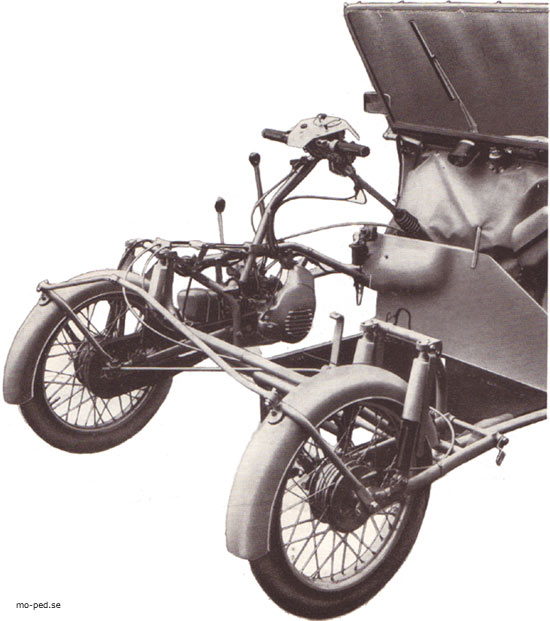

Die Kupplungsautomatik macht das Fahren kinderleicht; nur Schalten und Gasgeben! Der tiefliegende Schwerpunkt des Fahrzeuges erlaubt schnelles und zu- gleich sicheres Fahren, vor allem durch Vollnabenbremsen an allen 3 Rädern. Die Handbremse wirkt auf alle Räder. Der gebläsegekühlte Motor ermüdet nicht am Berg. Seine Antriebskette hat eine hohe Lebensdauer, denn sie ist staubdicht gekapselt und zugleich wartungsarm. Sie bedienen das Fahrzeug ausschließ- lich mit den Händen. An der Lenk- bremssäule befinden sich alle Arma- turen. Der sehr breite Einstieg hat nur eine geringe Höhe vom Fußboden. Mit einem Lenksicherheitsschloß kann das Fahrzeug vor fremdem Zugriff ge- schützt werden. Der Rahmen ist aus nahtlosem Präzi- sionsStahlrohr geschweißt. Jedes Rad wird einzeln in einer Schwinge mit je 2 Federbeinen geführt. Alle Räder sind untereinander aus- tauschbar.
Konstruktionsänderungen vorbehalten
|
|
Technische Daten
Motor: Einzylinder, Zweitakt Hubraum: 49,8 cm³ Leistung: 3,6 PS/5750 min-1 Kühlung: Radialgebläse 3 Vorwärtsgänge automatische Kupplung Antriebskettenrad 11 Zähne
Elektrik: Schwunglichtmagnetzünder 43 W 6 V Ladegleichrichter 3.5 A Graetzschaltung Batterie 6 V 16 Ah Hauptlicht 25/25 W Brems!icht 18 W Blinker 18 W
|
Parklicht 2 W elektrischer Scheibenwischer Zündung über 12 V Zündspule Magnetzünder Zündkerze M 14-280 Elektrische Sicherheitsschaltung: Rücklichter und Begrenzungsleuchten verlöschen nicht, wenn Motor ausgeht
Fahrwerk: Bereifung 20 X 2,75" Federung: je Rad 2 Federbeine an Vollschwingen, Stoßdämpfer Alle Räder untereinander austauschbar Bremsen: simplex, Vollnabe mechanisch, Allrad Bremstrommel Ø 125 mm Wendekreis 4,6 m Lenkung: gedämpft, wartungsfreie Spurstange
|
Maße und Gewichte: Leermasse 150 kg zul. Gesamtmasse 310 kg Länge 2130 mm Breite 1450 mm Höhe 1380 mm Radstand 1550 mm Spurbreite hinten 1520 mm Höchstgeschwindigkeit 55 km/h Kraftstoffverbrauch 3 bis 4 l / 100 km
Innenmaße: Sitz-Vorderkante-Stirnbrett 600 mm Sitz-Vorderkante-Lehne 420 mm Sitzbreite 900 mm Sitzhöhe 340 mm Kniehöhe 650 mm Lenkerhöhe über Fußboden 760 mm Sitzlehne-Stirnbrett 1080 mm Sitzlehne-Lenker 620 mm |
