 PONY - Soc. Pony - Milano.

^ back to Italia Main.

- - - - - - - - - - - - -


N1





Pony micromotori. Bj.47













M1c
 1947




Le sue caratteristiche più importanti

Alesaggio . . . . . mm. 38

Corsa . . . . . mm. 39

Cilindrata . . . . . cm3 44,2

Potenza . . . . . . H P 1,0

Rapporto compr . . . . . . 6,2

Velocità Km/ora . . . 33 - 35

Pendenze superabili . . 5 - 6 %

Consumo litri . . . 1 per Km. 80

Giri del motore . . . . 4500

Miscela . . . . . 50 cm3 di

olio denso per litro di benzina



vi dicono da sole che:

non potete aver dubbi nella

scelta del motore per la Vostra

bicicletta: deve essere un

Pony





Soc. PONY - Milano

VIA DELL'APRICA 14 - TEIEF. 691.857










SUPER MOTORINO

P0NY

il pin picciolo motore per bici-

eletta, che Vi aiuterà a risolvere

un problema che di giorno in gior-

no si fa piň difficile e più urgente.



Lontano - Presto - Con poca spesa

















La realizzazione di un piccolo, perfetto

motore a scoppio, da usarsi quale mezzo

economico, agile e sicuro che sfrutti in

pieno le possibilità che la bicicletta può

dare, è risolta nel modo più brillante dal

super motorino Pony, che tra i tanti mo-

delli presenti sul mercato offre le mi-

gliori caratteristiche tecniche, e la asso-

luta garanzia di durata e di ottimo

funzionamento.

Questo piccolo motore, costruito da una

ditta che vanta una lunga e brillante

esperienza nel campo delle costruzioni

meccaniche, è del tipo a trasmissione per

aderenza sul pneumatico della ruota

posteriore, con rullo di trasmissione

demoltiplicato.

Un elevato rapporto di compressione,

1 :6,2, la perfetta costruzione meccanica

e l'accurato studio termodinamico del

ciclo compiuto dal fluido motore, per-

mettono di raggiungere elevati valori del

rendimento, e un conseguente piccolo

consumo.

Particolarmente studiato il sistema di

distribuzione, ottenuta mediante due luci

per il travaso e lo scarico e uno stan-

tuffo a deflettore di speciale profilo.

L'aspirazione avviene nel carter attra-

verso una leggerissima valvola automa-

tica, richiamata in sede da una molla:

sistema che sottoposto a prove rigorose

e molteplici si è rivelato ottimo, garan-

tendo sempre il perfetto riempimento

della cilindrata.

Il motore è a due tempi, con alesaggio

di 38 mm. e corsa di 39, ed ha quindi

una cilindrata di 44,2 cm3. La potenza

massima è di 1,0 Hp. a 4500 giri.

Con cura particolare è stato studiato il

raffreddamento, ottenuto mediante alette

radiali sul cilindro, in testa al quale

si trovano le candele da 14 mm. e il

decompressore.

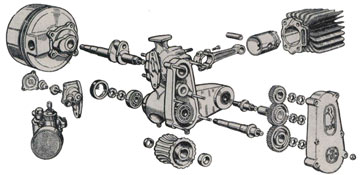

L'albero motore in acciaio speciale trat-

tato, è in un sol pezzo e ruota su due

lunghe bronzine.

L'accensione è ottenuta con volano ma-

gnete e candela Marelli tipo MM 145 T3

o equivalente; l'alimentazione è fatta con

carburatore montato sul dispositivo

a valvola automatica fissato nella

parte posteriore del carter.

Il rullo di trasmissione, di diametro di

circa 60 mm. scanalato alla superficie

e portato da cuscinetti a sfere; è coman-

dato da un treno di tre ingranaggi con

rapporto di riduzione circa 1 :1,7.

Il serbatoio della capacità di lt. 1,7

costruito in robusta lamiera è montato

direttamente sul motore a mezzo di

supporti isolati termicamente.

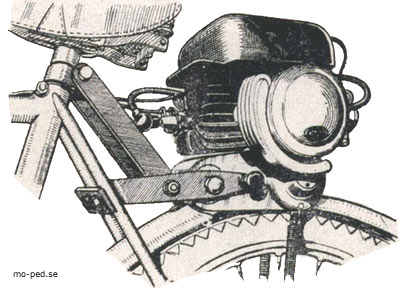

Il super motorino Pony è facilmente

applicabile ad ogni tipo di bicicletta

mediante gli attacchi illustrati in figura

Essi portano il motore con l'interposi-

zione di due "silent bloc„ che impe-

discono la propagazione di vibrazioni

al telaio.

Due molle mantengono la neccessaria

aderenza tra il rullo di trasmissione

e la ruota.

Il motore può essere disinnestato da

fermo sollevandolo e bloccandolo me-

diante uri bottone di arresto.










La geniale concezione tecnica e la costruzione accuratissima hanno permesso di realizzare il super

motorino Pony con la massima semplicità costruttiva, unita ad una robustezza eccezionale.

La mano d'opera altamente specializzata, l'attrezzatura e il macchinario di precisione con cui è costruite

sono le migliori garanzie del suo perfetto funzionamento.
