N1

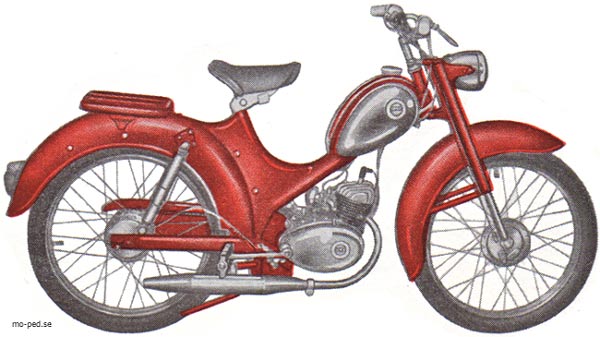

HMW Sport 50 SH Bj.56.





Teknisk data 50 SL, 50 SH.





N2

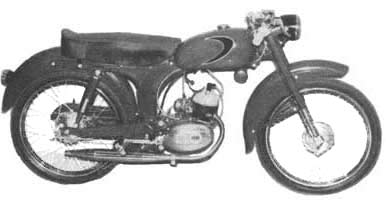

HMW Special 50 SH Bj.56.

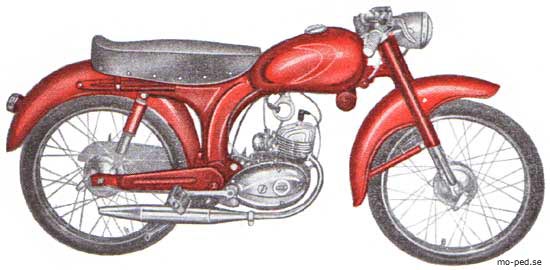

HMW Special Sport 50 SH Bj.56.





M1a
 1956   Super Lux 50 SL ● Sport 50 SH, teknisk data alla. ● Special Sport 50 SH.






M1b




1956 års HMW MOPEDER i blickpunkten



Alla modeller:

Fram- och bakhjulsfjädring

Framgaffel: teleskoptyp, kraftig, effektivt fjädrande.

Bakgaffel: svängarm med teleskopinka stötdämpare.

Fullbromsnav: extra kraftiga med expanderande bromsar på fram- och bakhjul.

Stänkskärmar: extra breda och djupa.

Fälgar: förkromade.

Modell SL och SH dim. 23x2 1/4"

Modell SH special dim. 22x 1 3/4"x2.00"

Däck:

Modell SL och SH dim. 23x2 1/4"

Modell SH special dim. 22x1 3/4"x2.00"



HMW:s många fördelar.

● Två-växlad motor

● Kickstart

● Insugnings- och avgasljuddämpare som gör att Ni åker nästan ljudlöst

● Fram- och bakhjulsfjädring ge mopeden en mjuk och behaglig gång

● Effektiva stänkskydd

● Elegant, robust ramkonstruktion

● Fullbromsnav på fram- och bakhjul



Ram: Modell SL och SH

har en kraftig ram av precisionsstålrör. Motor och ram inbyggda i och skyddade genom vackert utformade, avtagbara plåtmaskeringar. Modell SH utan plåtmaskering för motorn.

Verktygskasett: inbyggd i plåtmaskeringen. Kedjeskydd: på modell SL helt kapslat.

Bränsletank: med förkromade sido Rymmande 6,2 liter.

Färg: modell SL röd eller blå, SH röd.



Modell SH special

har en speciellt kraftig formfulländad, pressad stålram.

Bensintank: rymmande 8 liter, kedjeskydd, verktygsväska.

Färg: röd.



Belysning

MODELL SL har strålkastare med 85 mm ljusöppning, inbyggd i låtmaskering för teleskopgaffel och styre.

MODELL SH och SH special, förkromad strålkastare, ljusöppning 95 mm.

Uttag för inbyggnad av hastighetsmätare.

Biluxlampa 6V/15/15W.

Ljusomkopplare på styrstången. Baklykta.

Svingsadel med gummisits, inställbar för olika lägen.

Modell SH special, sittdyna.

Bagagehållare, luftpump, parkeringsstöd, verktyg, signalhorn.



SL SH´, SH special

Sadelhöjd . . . . . 730-900 730-900 700-900 mm

Hjulavstånd 1193 1193 1110 mm

Vikt .......... 51 50 53 kg


EN NYHET

HMW presenterar i sin mopedmotor typ 50 N, en revolutionerande anordning för in- och urkoppling av vevpartiet till motorns drivande organ. Denna anordning utgöres av en i motorns vevparti inbyggd specialkoppling, som manövreras medelst en på motorn anbringad kopplingsarm, inställbar i två lägen.

Med kopplingsarmen inställd till höger (- Läge I) kan mopeden kickstartas om kopplingsreglaget på styrstången inställts i 0-läge.

Med kopplingsarmen inställd till vänster (= Läge II) och med kopplingshandtaget inställt i 0-läge kan mopeden trampas fram lika lätt som en vanlig cykel, emedan inga av motorns drivande organ då äro inkopplade.



Motor HMW 50 N - Tekniska data.

TVÅ-VÄXLAD.

En-cylindrig, tvåtakt. Vändspolsystem.

Slagvolym: 49,9 CM3. Slaglängd: 44 mm. Cylinderdiameter: 38 mm. Uteffekt: 0,8 hk vid 3500 v/min. Kompressionsförhållande: 1:6,5.

Växellåda: utväxlingsförhållande, vevaxel-växellådans utgående axel: 1:a växeln 14,3: 1, 2:a växeln 7,2: 1.

Koppling: tvåskive-korklamellkoppling, arbetande i oljebad.

Kraftöverföring: motor-bakhjul medelst en rullkedja, gemensam för motor och trampkraft.

KICKSTART

inbyggd i vevpartiet kombinerat med frihjul och tillbakatrampningsanordning för broms.

Tändning och belysning: svänghjulständdynamo 6.V 17W.

Tändstift: värmevärde 175 T1 Förgasare: Dell'Orto T1-9-SA med startpump. Avgasljuddämpare, förkromad.

INSUGNINGSLJUDDÄMPARE monterad direkt på förgasaren.

Smörjning: motorn smörjes genom oljeblandad bensin, blandningsförhållande olja-bensin 1:25. Växelhus: olja SAE 20.
Rätt till konstruktionsförändringar förbehålles.



GENERALAGENT FOR SVERIGE, NORGE och FINLAND:

A-B INDOMA

Fabriksgatan 16, JÖNKÖPING Telefon 121 84



M2a
 1956


     den KÖRKORTS-, SKATTE- och REGISTRERINGSFRIA sportmopeden!
VACKRA ELEGANTA LINJER


HMW 50 SH Special

är en läcker nykomling bland mopederna byggd som en riktig sportmaskin men utrustad med den berömda HMW-motorn 50 N.



HMW-motorn 50 N: Encylindrig tvåtaktsmotor med vändspolesystem, cylindervolym 49,9 cc, effekt 0,8 hkr vid 3000 v/min. Två växlar, friläge och kickstart. Pressad stålram. Framgaffel av teleskoptyp. Bakhjulsfjädring av svängarmstyp med teleskopiska stötdämpare. Kraftiga däck: 22x1.75x2.00". Stänkskärmar: extra breda med sidoskydd.


GENERALAGENTEN AB INDOMA, Jönköping.

M2b  1956
 1956   Super Lux 50 SL ● Sport 50 SH, teknisk data alla. ● Special Sport 50 SH. NYHET - Tekniska data Motor HMW 50 N

 1956 års HMW MOPEDER i blickpunkten



HMW:s många fördelar.

• Två-växlad motor

• Kickstart

• Insugnings- och avgasljuddämpare som gör att Ni åker nästan ljudlöst

• Fram- och bakhjulsfjädring ge mopeden en mjuk och behaglig gång

• Effektiva stänkskydd

• Elegant, robust ramkonstruktion

• Fullbromsnav på fram- och bakhjul





 1956   50 SL Super Lux - 50 SH Sport - Modell SH Special.

Alla modeller: Fram- och bakhjulsfjädring. Framgaffel: teleskoptyp, kraftig, effektivt fjädrande.

Bakgaffel: svängarm med teleskopinka stötdämpare. Fullbromsnav: extra kraftiga med expanderande bromsar på fram- och bakhjul. Stänkskärmar: extra breda och djupa.

Fälgar: förkromade. Modell SH special dim. 22 x 1 3/4"x2.00"

Däck: Modell SH special dim. 22x1 3/4"x2.00"

Modell SH special har en speciellt kraftig formfulländad, pressad stålram.

Bensintank: rymmande 8 liter, kedjeskydd, verktygsväska. Färg: röd.

Belysning: SH special, förkromad strålkastare, ljusöppning 95 mm. Uttag för inbyggnad av hastighetsmätare.

Biluxlampa 6V/15/15W. Ljusomkopplare på styrstången. Baklykta.

Modell SH special, sittdyna.
