 1972  1239

N1





MCB 1239 Bj.72

Motor: Sachs 50/2 KS





Nisses 1239

Motor: Sachs 50/2 KS





N2





Blombergs 1239

Motor: Sachs





Sachs 50/2 S

1142, 1237, 1259





Sachs 50/2 KS

1159, 1209, 1239, 1240,

1248, 1269, 1279,1279-1



MCB Crescent 1139

Motor: Sachs 50/2 KS




M1a

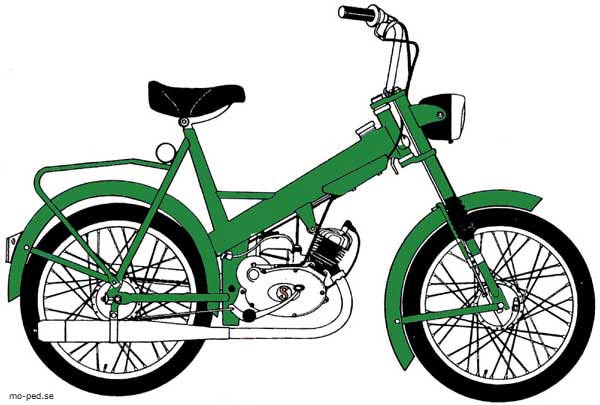

 1972-   MCB 1239


Moped 1239 är monterad med

SACHS- motor 50/2 KS, 2-växlad med handväxel och kickstart.

Färger: Papegojgrön, Citrongul och Silverflake














M1b

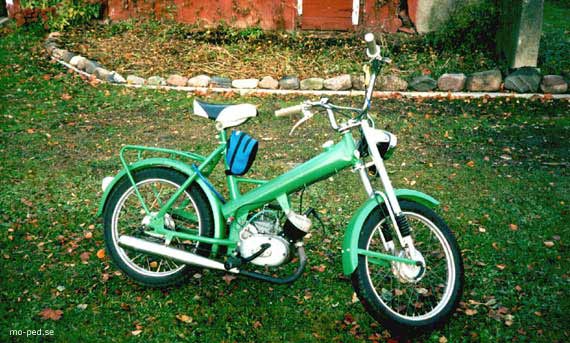

 MCB   1239

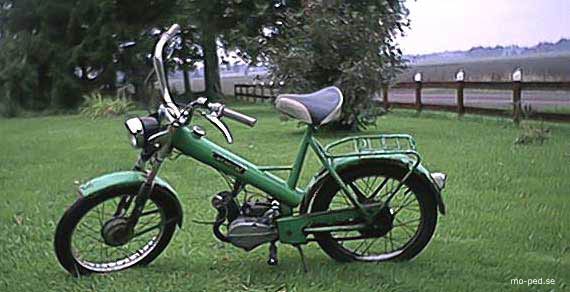

Nisse Leoo i Linköping 1239:a är monterad med SACHS-motor 50/2 KS. Mopeden är 2-växlad med

handväxel och kickstart.

Färg: Papegojgrön

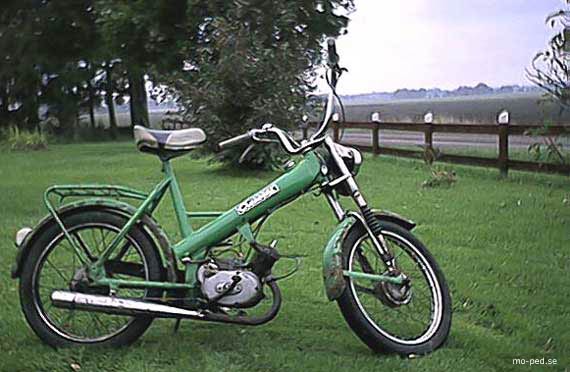

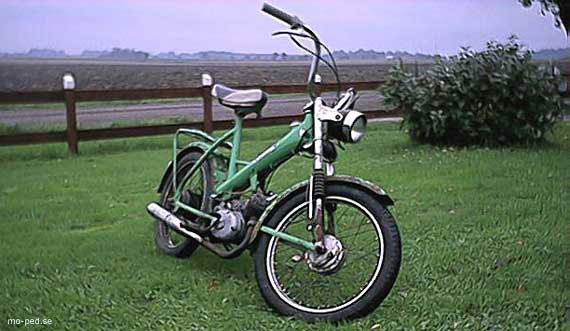

Bilder: Före / Efter renovering.









   Renoverad 2002


M2a  Blomberg

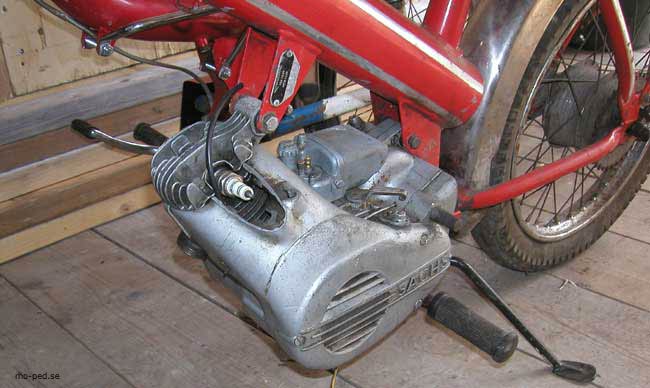

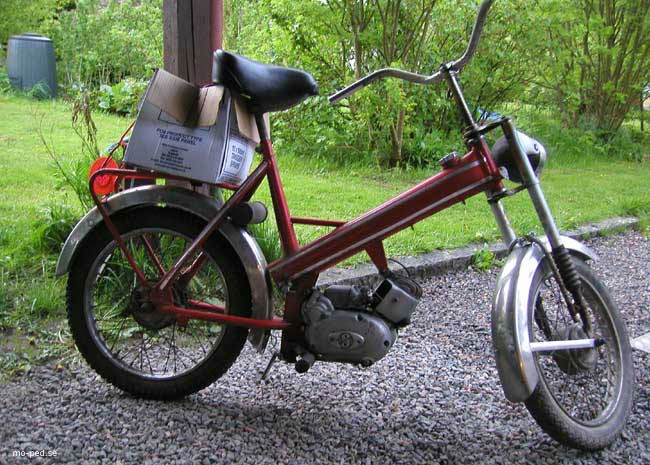

 Blombergs  1239 Photo 2009-05-18  [PB's mopeds.]



Köpte i stort sett bara ramen, det var det som fanns! Skärmarna är Compact, lampan från en 1237:a, sådär fortsätter det..







 Man tager vad man haver, sa Kajsa Varg,.... dvs. ej original motor - det "blir" en "Norsk" 3-växlad Sachs.


M2b
 DATA     [Instruktionsbok för MCB.]

Motorbeteckning Sachs 50/2 S Sachs 50/2 KS
Monterad moped typ 1142, 1237, 1259 1159, 1209, 1239, 1240, 1248,
1269, 1279,1279-1
. .
Motortyp Encylindrig tvåtaktsmotor
Kylning Fartvindskyld
Cylindervolym 48cc
Cylinderdiameter ø 38mm
Slaglängd 42mm
Kompression 8
Effekt 0,7 KW (1,0 hkr) vid 3.600 v/min
Vevaxellagring 2 kullager
Växellåda - olja 2-växlad i block med motor 0,2 L SAE 80
Utväxl vevaxel/utg axel 1:an 10,8/1, 2:an 6,87/1
Koppling Flerskivig lamellkoppling i oljebad
Startanordning Pedalstart  Kickstart
Motorsmörjning Tvåtaktsblandning 25:1 (4 %)
Förgasare Bing trottelförg. Bet 1/8,5/5, ø 9,2 mm
Huvudmunstycke 54
Nålmunstycke 1517
Trottelnål Nr 2
Nålposition Spår 2 uppifrån
Trottel Nr 13
Luftfiler Nätfilter
Tändanläggning Bosch svänghjulsmagnet - generator
Belysningseffekt Strålkastare 15 W, bromsljus 5 W, bakljus 3 W
Förtändning 1,5 - 2 mm
Fältbrytningsavstånd 7 - 11 mm
Brytaravstånd 0,4 +- 0,05 mm
Tändstift - elektrodavstånd Bosch W 175 Ti eller motsvarande - 0,5 mm
H-mätaruttag M 10 x 1 mm


M2c

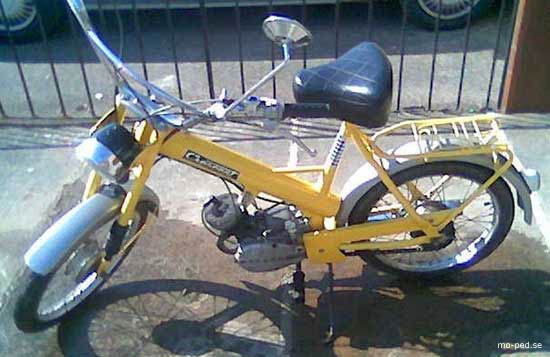

    MCB Crescent 1239
