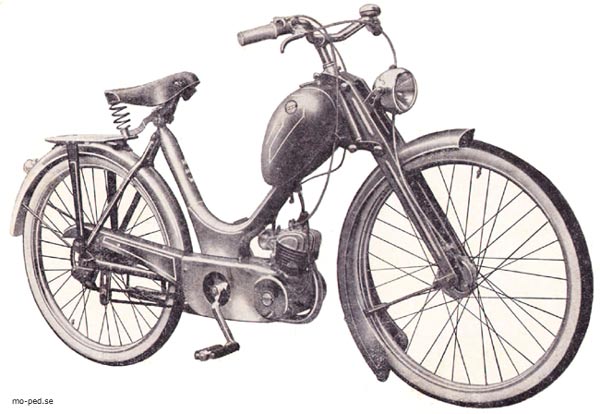

HMW. Bj.53

Motor: HMW

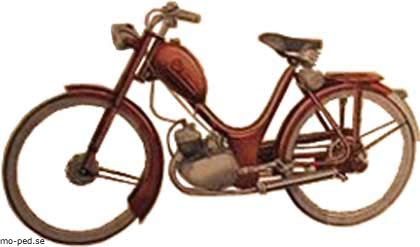

HMW Luxe, Super-Luxe  Bj.54

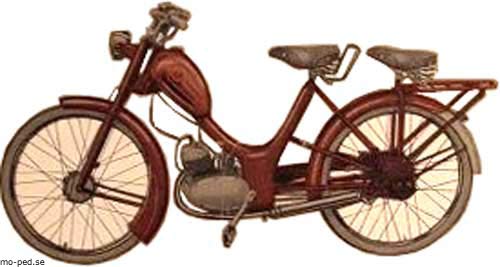

HMW Tweezitter.  Bj.54

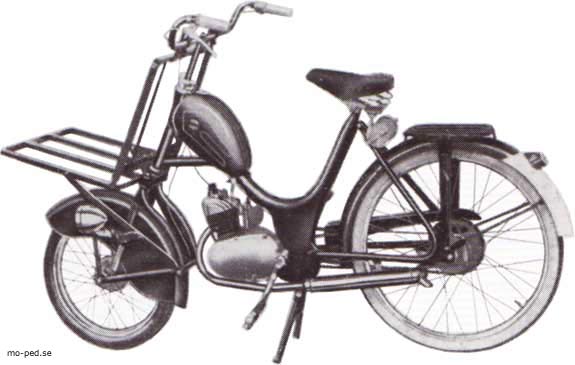

HMW Transport.  Bj.54

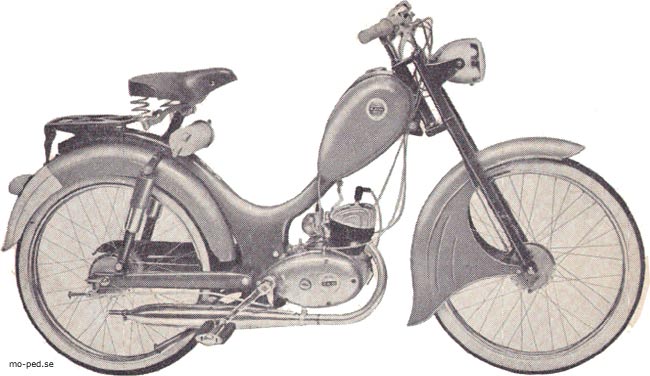

HMW Bromfiets . Bj.55

Motor: HMW 50 N

Einbaumotor

HMW 50 Z und ZT

TECHNISCHE SPECIFICATIE

Eén cylinder.

Boring: 38 min.

Slag: 44 mm.

Inhoud: 49 cc.

Vermogen: 1.8 PK.

Carburateur: Dell'Orto.

Ontsteking: Stensholm 6 V.

Verlichting: 6 V. 8 W.

Vol-automatische centrifugaal koppeling in oliebad lopend.

Remmen: trommelrem voor vrijloopnaaf met terugtraprem achter.

Banden: 26 X 2.

Parallel verende voorvork.

Kettingaandrijving.

Tankinhoud: ca. 4 Liter.

Kleuren: zwart, donkerrood, zilvergrijs.

De ontwikkelingsgang van de

H.M.W. RiJWIELMOTOR

kenmerkte zich door ontzaglijk hoge eisen, die aan de

diverse onderdelen werden gesteld. voor zij goed genoeg werden

bevonden deel uit te maken van deze waarlijk

GENIALE CONCEPTIE

op hulpmotorgebied.

Stark Snel Mordern

Type: TRANSPORT                         De enige Transport Bromfiets met "Verende Voorvork"

Een niuwe -stunt- van de HMW

- Groot laadvermogen

- Krachtige motor (2.2 P.K.)

- Lage bedriijfskosten

HMW 50 N  motorbild Bj.56

Technische gegevens

Hieronder in het kort de belangrijkste technische gegevens:

MOTOR H.M.W. eencylinder tweetakt motor met omkeerspoeling

BORING 38 mm

SLAG 44 mm

INHOUD 49,9 c.c.

COMPRESSIEVERHOUDING 1 : 6,5

VERMOGEN 2,2 pk bij 6100 t/min

SMERING mengsmering in de verhouding 1 : 25

ELECTRISCHE INSTALLATIE wisselstroop, vliegwielmagneet; diameter koplamp 95 mm, gloeilampen voor 15/15 Watts, achterlicht 6V/2,1 W. Bougie: Bosch W 240 T 11 S. of KLG F 70.

CABURATEUR Dell'Orto met 12 mm doorlaat: sproeiermaat 58.

VERBRUIK ca. 1,5 1 per 100 km gemiddeld.

TRANSMISSIE twee versnellingsbak met twee-platenkoppeling in oliebad. Koppelingmateriaal: kurk.

STIJGVERMOGEN in eerste versnelling 23 %; in 2e versnelling 10,5 %.

AANDRIJVING van motor naar versnellingsbak door in oliebad

lopende ketting; van versnellingsbak naar achterwiel: ketting 1,12 X 3/16".
