Fuchs [52-56] Modell FM 40

[52] Fuchs, TfA test.

[53] Instruktionsbok Fuchs FM 40 S.

[54-55] Invalidmoped. Nossebro.

HMW [52-56]

[51] HMW Foxinette.

[52] HMW Foxinette 41 S

[56] HMW Volksmoped 40 VM

HMW [53-54]

[53] HMW 50

[54] HMW mod. ETS & ETL.

...... TfA test

[54-60] CSR bytesprislista HMW.

[HMW] motor guide.

HMW [53-55] Holland.

[53-54] HMW Luxe, Super-Luxe.

[54] HMW Tweezitter.

[54] HMW Transport.

[55] HMW Bromfiets.

HMW [55]

[55] HMW 50 S. [55] HMW 50 L

HMW [56] (link England)

[56] HMW 50 SL

[56] HMW Super Lux 50 SL

[56] HMW Superluxus 50 SL

HMW [56]

[56] HMW Sport 50 SH

[56] HMW Special 50 SH

[56] HMW Special Sport 50 SH

HMW [56]

[56] HMW Conny Moped roller.

[56] HMW Roller Type 75 R

HMW [58]

● Standard SA

● Luxus L

● Superluxus SL

● Superluxus Roller SLR

● Sport S

● Supersport SS

● Superluxus SLT

● Supersport Tandem SST

● Supersport Roller SSR

● Superluxus Roller SLRK

● Supersport Roller SSRK

[58] Betriebsanleitung.

[58] Werksbilder.

HMW [58-59]

[58] HMW 50 SL

[59] HMW Super Lyx, TfA test

[59] HMW Super Lyx 50-2 SL.

...... Karlstad.

[59] HMW 50-2-SLR

HMW [60] (link Finland)

[60] HMW Super Lyx 50-2 SL

[60] HMW Standard Lyx 50-2 L

[60] HMW Super Sport 50-2 SST

HMW [60] Sønsterud, Oslo.

[60] HMW Standard Lyx 50-2 L

[60] HMW Super Sport 50-2 SST

[58] HMW Transport Moped.

● HMW main.

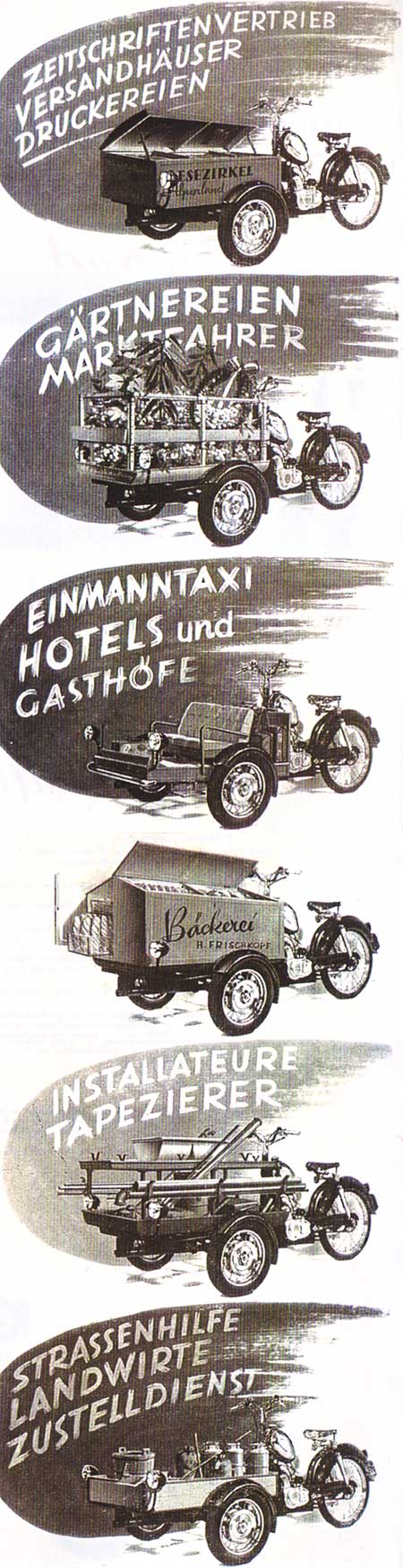

Zeitschriftenvertrieb

Versandhäuser

Druckereien

Gärtnereien

Marktfaherer

Einmanstaxi

Hotels und

Gasthöfe

Bäckerei

Installateure

Tapezierer

Strassenhilfe

Landwirte

Zustelldienst

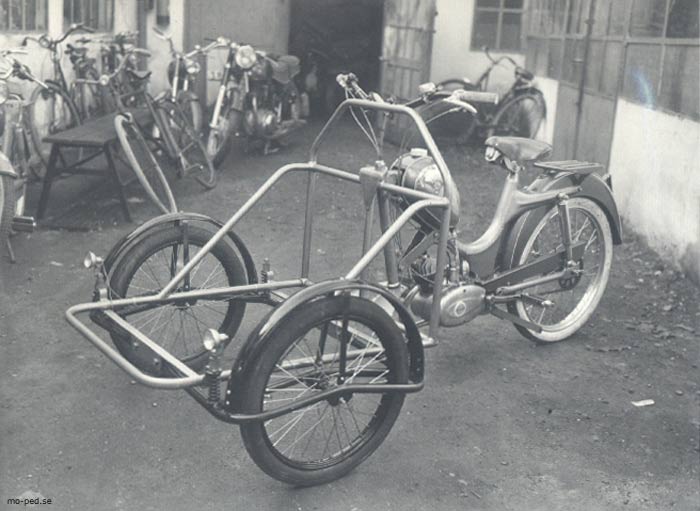

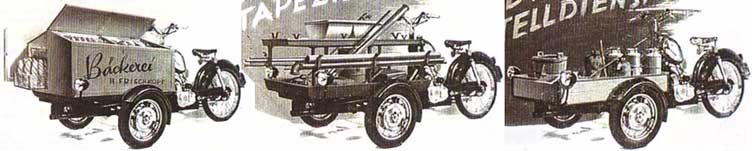

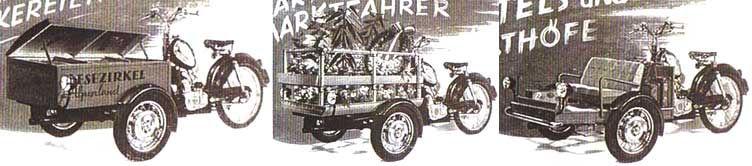

HMW transportmoped.

HMW-Fahrzeuge von Fa Meister.

TYP HMW 50 / 3 G-T

Das ideale FÜHRERSCHEINFREIE

TRANSPORTMOPED

für 100 kg Nutzlast

2,2 PS Leistung (max.)

Dreiganggetriebe * Gebläsekühlung

Kraftstoffverbrauch ca. 1,4-1,7 l/100 km

DAS LEISTUNGSFÄHIGE

Mehrzweck-Fahrzueg

Stabiles Chassis mit Aufbauten im Baukasten - System

HALLEINER MOTORENWERKE

HINTERBERGER, SCHREITL & CO. VORMALS HALLEINER MOTORENWERK A. G.

WIEN --- KOTTINGBRUNN, NÖ --- HALLEIN

TECHNISCHE DATEN:

FAHRGESTELL

Rahmen: Kraftiger Zentral - Sthalrohrramen

* Chassis aus Preßstahl Profilen mit Querträgern

Tank: Formschöner verchromter Kraftstoffbehätter mit 6,2 l Fassungsvermögen

* Kraftstoff - Dreiwegehahn

Federung: Vurderradaufhängung: Schwingachse mit Schraubenfeder

* 50 mm Federweg

Hinterradschwinge mit gegen den Rahmen abgestützten Federbeinen mit großem Federweg

Räder: Durch teifgezogene, verwindungssteife Kotblezche geschützte Vorderräder 12"'x3.00" mit lackierter Tiefbettfelge und 4 mm Speichen ø

* Reifendruck 2 atü

Hinterrad 23" x 2,50" mit lackierter Tiefbettfelge und 3 mm Speichen ø

* Reifendruck 2,25 atü

Kettenschutz Kettenschutz-bloch für die 1/2" x 3/16 Antriebskette

Bremsen Alu-Vollnaben-Ausgleichsbrurnsu für die Vorderräder Bremstrommel ø 150 mm. Feststell-Bremshebel am Lenkur.

* Hinterrad: Kräftige, abgedichtete HMW Alu - Vollnabe mit kugelgelagerter Steckachse. Bremstrommel ø 105 mm, geklebte Bremsbeläge 20 reim breit

Sitz: Elastiche Sitzbank

Lenker: Verchromter Klemmlenker

Beleuchtung Vollveg-Glelchrichteranlage

* Zwei Scheinwerfer mit je 25 W und 12,7 W Birne

* Schlußleichte mit 3 W Birne

* Lichtshalter am Lenker

Werkzeugbehälter: Am Lenkerschaftrohr angeschraubt

ANTRIEB

Motor Type HMW 50N3G

* Gebläsegekühlter Hochreistungs. Ein-zylinder-Zweitaktmotor mit Umkehrspülung

* Einkettenantrieb

*Eingebautes Tretlager mit Start- und Bremsfreilauf - Mechanismus (HMW-Weltpatenten).

Bohrung 38 mm * Hub 44 mm * Hubvolumen 49,8 cm

* Verdichtungsverhältnis 1:6,5

Leistung: 2,2 PS/5500 - 6000 U/min (max)

Kraftstoffverbrauch: 1,4 - 1,7/100 km

Vorzündung: 3 (+-) 0,2 mm

Zündkurze: W 225, bezw. W 240 T 1 * W 175 T 1 für Einfahren und dauerndes Langsamfahren * Elektrodenabstand 0,4, -0,5 mm

Schwung-Lichtmagnatzünder: 6 V / 17 W

Vergaser: Marken - Schwimmervergaser mit Ansauggerauschdamper

Kompression: in den Auspuff geführt

Schmierung Kraftstoff (Benzin > 75 MOZ : Motoröl SEA 50 = 25:1

Getriebe: Dreigang - Getriebe mit Mehrscheiben-Lamellen-Kupplung lauft im Ölbad

Getriebeschmierung: 0,4 l Motoröl SAE 20

Kraftübertragung: Motor - Getribe mit 3/8 x 5/32" Hülsenkette, endlos, lauft im Ölbad, Übersetzung 3,90

Motor-Hinterrad durch 1/2 x 1/4" Rollenkette

ABMESSUNGEN

Gesamtlänge 2400 mm * max Breite 1200 mm

* Sitzhöhe 800 mm * Lenkar höhe 1000 (+-) 25 mm

* Durchstieghöhe 550 mm * Bodenfreiheit 170 mm * Achsabstand 1470 mm

* Spurwette 1055 mm

Wendekreis: min. 7,5 m

Gewichte: Chassis allein ca 90 kg * Nutzlast 100 kg

* Zul Gesamtlige wicht 300 kg

Ladefläche 0,75 m2

FAHRZEUGLEISTUNGEN

Hochsigeschwindigkeit 40 km/h

Steigfähigkeit: Eine Übersetzung 12:35 vorausgesulzt: bei 100 kg

Nutzlast 12 % im 1. Gang
